การแรเงาทางสถาปัตยกรรม: ระบบผ้าช่วยลดความร้อน แสงสะท้อน และภาระการทำความเย็นได้อย่างไร

เดินผ่านอาคารที่มีหน้ากระจกในช่วงบ่ายที่สดใส แล้วคุณจะสัมผัสได้ถึงปัญหา แสงแดดส่องผ่านกระจก ตกกระทบพื้นผิวด้านใน และกลายเป็นความร้อนที่ระบบทำความเย็นจะต้องกำจัดออกไป การแรเงาทางสถาปัตยกรรมคือการขัดจังหวะลำดับนั้นก่อนที่จะเริ่มต้น นอกจากนี้ยังเป็นหนึ่งในไม่กี่ขั้นตอนการออกแบบที่ปรับปรุงความสะดวกสบายของผู้โดยสาร ลดความต้องการพลังงาน และทำให้ส่วนหน้าอาคารมีเอกลักษณ์เฉพาะตัวในเวลาเดียวกัน

คู่มือนี้จะพิจารณาว่ากลยุทธ์การแรเงาเปลี่ยนแปลงไปอย่างไรตามการวางแนว โดยที่ผ้าเคลือบและตะแกรงตาข่ายพอดีกับบานเกล็ดและครีบ และสิ่งที่ควรตรวจสอบก่อนที่คุณจะระบุสิ่งทอสำหรับการติดตั้งบังแดดถาวร

การแรเงาทางสถาปัตยกรรมมีประโยชน์อย่างไรสำหรับอาคาร

อุปกรณ์บังแดดจะดักจับรังสีดวงอาทิตย์โดยตรงก่อนที่จะถึงกระจกหรือผนัง ประโยชน์ 3 ประการตามมา ประการแรก ความร้อนจากแสงอาทิตย์ที่เพิ่มขึ้นจะลดลง ดังนั้นโรงทำความเย็นจึงสามารถมีขนาดเล็กลงและทำงานได้น้อยลงในแต่ละปี ประการที่สอง มีการควบคุมแสงจ้า ซึ่งสำคัญเกินกว่าที่ผู้คนจำนวนมากคาดหวังในสำนักงาน ห้องเรียน และวอร์ดที่มีฉากกั้นและพื้นผิวการทำงานอยู่ใกล้หน้าต่าง ประการที่สาม ตัวส่วนหน้าอาคารและวัสดุด้านหลังได้รับการปกป้อง: สารเคลือบ สารเคลือบหลุมร่องฟัน และการตกแต่งภายในจะแก่ช้าลงเมื่อไม่ได้ถูกทำให้สุกด้วยแสงแดดโดยตรง

การแรเงาไม่ใช่แค่เรื่องของการเคลือบกระจกเท่านั้น อุปกรณ์ที่ได้รับการตัดสินอย่างดีจะบังดวงอาทิตย์ในมุมสูงในฤดูร้อนโดยปล่อยให้แสงแดดในฤดูหนาวในมุมต่ำลอดผ่านได้ และยังคงเปิดรับแสงสว่างเพียงพอเพื่อให้พื้นที่รู้สึกเปิดกว้าง การบังแสงมากเกินไปเป็นโหมดความล้มเหลวอย่างแท้จริง: ห้องต่างๆ จะมืดสลัว ไฟประดิษฐ์จะเปิดขึ้น และพลังงานที่ประหยัดจากการทำความเย็นจะถูกใช้ไปกับหลอดไฟอีกครั้ง

เหตุใดการวางแนวจึงขับเคลื่อนทุกการตัดสินใจในการแรเงา

เนื่องจากดวงอาทิตย์เคลื่อนไปตามเส้นทางที่คาดเดาได้ การวางแนวจึงบอกคุณเกี่ยวกับการตอบสนองของแสงเงาที่เหมาะสมได้มากกว่าปัจจัยอื่นๆ เกือบทั้งหมด ตารางด้านล่างสรุปตรรกะที่นักออกแบบส่วนใหญ่ใช้ในซีกโลกเหนือ ในซีกโลกใต้ เหนือและใต้เพียงแค่สลับบทบาทกัน

ทิศตะวันออกและทิศตะวันตกเป็นระดับความสูงที่ยากลำบาก ดวงอาทิตย์มาถึงเกือบในแนวนอน ดังนั้นส่วนที่ยื่นออกมาธรรมดาจึงแทบไม่ได้รับผลใด ๆ และแสงอาทิตย์ก็เพิ่มขึ้นพร้อมกับส่วนที่ร้อนที่สุดของช่วงบ่าย นี่คือจุดที่ฉากกั้นแบบเคลื่อนย้ายได้และผ้าตาข่ายเข้ามาแทนที่ เนื่องจากสามารถติดตั้งได้เมื่อดวงอาทิตย์ตก และจะหดกลับเมื่อไม่ได้ใช้งาน

เปรียบเทียบการแรเงาแบบคงที่ เคลื่อนย้ายได้ และสิ่งทอ

อุปกรณ์คงที่

แผ่นบานเกล็ด แผ่น brise-soleil ส่วนยื่น และช่องเปิดแบบฝังลึกไม่มีชิ้นส่วนที่เคลื่อนไหว ไม่มีมอเตอร์ และไม่มีสัญญาบำรุงรักษา เป็นตัวเลือกเริ่มต้นสำหรับอาคารสาธารณะที่ความน่าเชื่อถือมีความสำคัญ และสามารถกำหนดขนาดได้อย่างแม่นยำจากข้อมูลเส้นทางแสงอาทิตย์ จุดอ่อนของพวกเขาคือความไม่ยืดหยุ่น: ถูกกำหนดไว้สำหรับเงื่อนไขการออกแบบเดียว และไม่สามารถตอบสนองเมื่อสภาพอากาศ ฤดูกาล หรือการใช้ห้องเปลี่ยนแปลง

ระบบปฏิบัติการและแบบพับเก็บได้

ม่านบังแดด มุ้งลวด กันสาดแบบยืดหดได้ และครีบหมุนสามารถปรับได้โดยผู้พักอาศัยหรือโดยระบบการจัดการอาคาร ทนต่อการเปลี่ยนแปลงมุมของดวงอาทิตย์ได้ดี และสามารถดึงกลับได้เมื่อแสงกลางวันหรือทิวทัศน์มีความสำคัญมากกว่าความร้อน ข้อเสียก็มีความชัดเจนไม่แพ้กัน: มอเตอร์ รางรถไฟ เซ็นเซอร์ และแฟบริคทั้งหมดจำเป็นต้องได้รับการซ่อมบำรุง และหน้าจอที่เสียก็ถือเป็นความล้มเหลวที่มองเห็นได้ชัดเจนมาก

การแรเงาผ้าและแรงดึง

ผ้าเคลือบตั้งอยู่ระหว่างสองตำแหน่งนี้ หลังคาเมมเบรนแบบดึงขยายครอบคลุมพื้นที่ขนาดใหญ่โดยมีการรองรับน้อยมาก จึงสามารถบังแสงให้กับพลาซ่า ทางเดิน ที่จอดรถ สนามกีฬา หรือลานหน้าสนามบินโดยไม่ต้องเติมเสาให้เต็มพื้นที่ วัสดุนี้มีน้ำหนักเบา บรรจุลงเพื่อการขนส่ง และสามารถขึ้นรูปเป็นรูปทรงโค้งซึ่งจะแข็งตัวเมื่อผ้าถูกอัดแรง เมมเบรนเคลือบในช่วง 950 ถึง 1250 กรัม/ตร.ม. เป็นตัวเลือกปกติสำหรับโครงสร้างกลางแจ้งแบบถาวร เนื่องจากการเคลือบผิวทนทานต่อแสงอัลตราไวโอเลตและการเก็บสิ่งสกปรกเป็นเวลาหลายปี แทนที่จะเป็นฤดูกาล

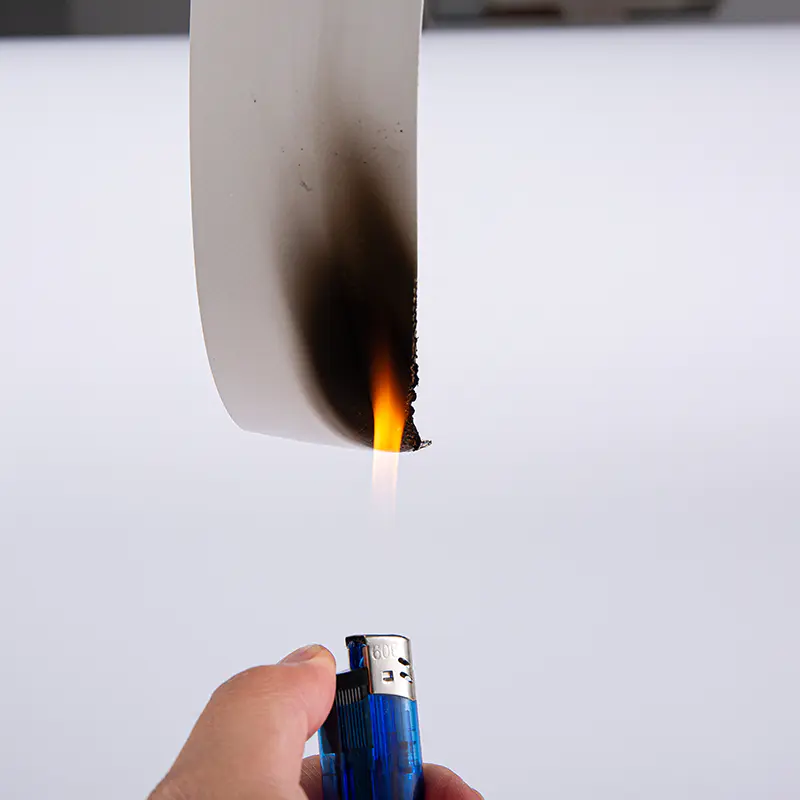

ผ้าเมมเบรนแรงดึง PVDF 1100G R-515 เมมเบรนโพลีเอสเตอร์เคลือบ PVC 1100 กรัม/ตร.ม. พร้อมแล็กเกอร์ PVDF สำหรับโครงสร้างแรงดึงถาวร ให้ความแข็งแรงสูงและประสิทธิภาพในการทำความสะอาดตัวเอง ดูผลิตภัณฑ์ →

หน้าจอแบบตาข่าย: การแรเงาโดยไม่สูญเสียมุมมอง

ไม่ใช่ทุกปัญหาการแรเงาจำเป็นต้องมีหลังคาที่มั่นคง ในกรณีที่มุมมองหรือสายลมมีความสำคัญมากกว่าการควบคุมแสงอาทิตย์สูงสุด ตะแกรงแบบทอมักจะเป็นคำตอบที่ดีกว่า ตัวเลขหลักคือปัจจัยการเปิดกว้าง ซึ่งเป็นเปอร์เซ็นต์ของพื้นผิวผ้าที่เปิดอยู่ ตาข่ายที่มีความเปิดกว้างประมาณ 30 ถึง 50 เปอร์เซ็นต์จะกรองส่วนแบ่งที่เป็นประโยชน์ของการแผ่รังสีโดยตรงและลดแสงสะท้อน ในขณะที่ยังคงให้ผู้โดยสารมองเห็นเส้นขอบฟ้าและปล่อยให้อากาศผ่านไปได้ ซึ่งจะช่วยลดแรงลมบนส่วนยึดและโครงรองรับด้วย

ตาข่ายที่เคลือบสองชิ้นอาจมีลักษณะเหมือนกันในหนังสือตัวอย่างและมีพฤติกรรมแตกต่างกันมากบนส่วนหน้าอาคาร เนื่องจากการทอ น้ำหนักการเคลือบ และการตกแต่งพื้นผิว ล้วนมีอิทธิพลต่อการกรองแสงของหน้าจอ ภาพรวมโดยย่อของ วิธีการจำแนกและใช้ผ้าตาข่าย ควรอ่านก่อนที่คุณจะเลือกวัสดุสำหรับหน้าจอแสงอาทิตย์

ผ้าตาข่ายโพลีเอสเตอร์เคลือบพีวีซี 400G สำหรับบังแดดกลางแจ้ง ตาข่ายโพลีเอสเตอร์เคลือบพีวีซี 400 กรัม/ตร.ม. สำหรับกันสาดบังแดดกลางแจ้ง ที่มีการไหลเวียนของอากาศ หลายสี และขนาดที่ปรับแต่งได้สำหรับโครงการม่านบังแดด ดูผลิตภัณฑ์ →

การแรเงาเป็นผิวหนังชั้นที่สองบนส่วนหน้า

การใช้ตาข่ายเคลือบอีกประการหนึ่งไม่ได้เกี่ยวข้องกับการเคลือบกระจก แต่เกี่ยวข้องกับผนังมากกว่า ชั้นตาข่ายที่รับแรงตึงอยู่ด้านหน้าส่วนหน้าอาคารเป็นระยะทางสั้น ๆ ทำให้เกิดผิวหนังชั้นที่ 2 ที่มีการระบายอากาศ ช่วยบังผนังไม่ให้โดนแสงแดดโดยตรง อุณหภูมิพื้นผิวจึงลดลงและกักเก็บความร้อนไว้ในโครงสร้างน้อยลง ปกปิดอุปกรณ์บริการ ท่อน้ำฝน และบานเกล็ดระบายอากาศ และให้ความลึกและลวดลายที่ใหญ่และแบน เนื่องจากตาข่ายเปิดอยู่ ผนังด้านหลังจึงยังคงแห้งได้ และหน้าจอทำให้เฟรมมีน้ำหนักน้อยมาก

ผ้าตาข่าย PVC 400G สำหรับตกแต่งผนังภายนอก ตาข่ายโพลีเอสเตอร์เคลือบพีวีซี 400 กรัม/ตร.ม. สำหรับส่วนหน้าอาคารที่มีการระบายอากาศ ผสมผสานความทนทานต่อสภาพอากาศ ความต้านทานการฉีกขาด และการระบายอากาศสำหรับการตกแต่งผนังภายนอก ดูผลิตภัณฑ์ →

การเปรียบเทียบตระกูลผ้าบังแดดหลัก

ผ้าบังแดดส่วนใหญ่มีโครงกระดูกเดียวกัน: ผ้าฐานทอโพลีเอสเตอร์ ไม่ว่าจะเป็นแบบแข็งหรือแบบตาข่าย โดยมีการเคลือบโพลีเมอร์ที่ช่วยยึดผ้าทอไว้ด้วยกันและปกป้องจากแสงแดดและน้ำ สิ่งที่สำคัญในขั้นตอนข้อมูลจำเพาะคือเคมีในการเคลือบ น้ำหนักของผ้า และความเปิดกว้าง

รายการตรวจสอบข้อมูลจำเพาะเชิงปฏิบัติ

ไม่ว่าฉากจะจบลงที่หน้าต่างโรงเรียนหรือบริเวณลานขนส่ง คำถามเดียวกันมักจะตัดสินว่าการติดตั้งจะยังดูดีหลังจากผ่านไปห้าฤดูร้อนหรือไม่

1. เริ่มจากข้อมูลเส้นทางแสงอาทิตย์สำหรับสถานที่จริง แทนที่จะเริ่มจากรูปถ่ายของโครงการอื่น
2. แก้ไขปัจจัยการเปิดกว้างหรือการส่งผ่านแสงที่คุณต้องการก่อนที่คุณจะเลือกสี
3. ตัดสินใจตั้งแต่เนิ่นๆ ว่าหน้าจอจะต้องพับเก็บได้หรือไม่ และวางแผนการเข้าถึงเพื่อการบำรุงรักษาไปพร้อมๆ กัน
4. ถามเกี่ยวกับประเภทการเคลือบและน้ำหนักการเคลือบ ไม่ใช่เฉพาะน้ำหนักผ้าทั้งหมด ผ้าสองชิ้นที่มีน้ำหนักเท่ากันอาจมีอายุที่แตกต่างกันมาก
5. ตรวจสอบความต้านทานแรงดึง การฉีกขาด และรอยต่อต่อแรงลมที่จุดยึด
6. ยืนยันประสิทธิภาพการยิงตามรหัสท้องถิ่นและรับหลักฐานการทดสอบเป็นลายลักษณ์อักษร
7. วางแผนการทำความสะอาดตั้งแต่ต้น: ผงซักฟอกอ่อน แปรงขนนุ่ม ไม่มีตัวทำละลายที่รุนแรง และตรวจดูขอบที่ดึงด้วยสายตาปีละสองครั้ง

สิ่งที่เราเห็นจากฝั่งโรงงาน

ประสบการณ์ของเราในสาขานี้เริ่มต้นในปี 2010 ในเมือง Haining ซึ่งผ้าฐานโพลีเอสเตอร์เคลือบด้วย PVC, PVDF และระบบอะคริลิกสำหรับโครงสร้างเมมเบรน เต็นท์ กันสาด และมุ้งลวดอุตสาหกรรม จากด้านนั้นของห่วงโซ่อุปทาน ข้อผิดพลาดที่พบบ่อยที่สุดคือการระบุผ้าจากรูปถ่ายหรือจากหมายเลขน้ำหนักเพียงอย่างเดียว น้ำหนักจะบอกคุณว่ามีวัสดุอยู่เท่าใด มันไม่ได้บอกอะไรเกี่ยวกับวิธีเคลือบสูตร การทอผ้าฐานให้แน่นแค่ไหน หรือขอบจะเสร็จอย่างไร

หากโครงการแรเงายังอยู่ในขั้นเริ่มต้น การวางแนว ระยะห่างระหว่างจุดยึดและความเปิดกว้างที่คุณต้องการคือรายละเอียดที่ควรค่าแก่การพิจารณาเป็นอันดับแรก สำหรับใครที่ต้องการเปรียบเทียบสเปกโดยตรง ผ้าเคลือบที่เราผลิต ครอบคลุมทั้งสามกลุ่มที่อธิบายไว้ข้างต้น และตัวอย่างทางกายภาพยังคงเป็นวิธีที่เร็วที่สุดในการดูว่าตาข่ายหรือเมมเบรนทำงานอย่างไรในแสงจริง

การแรเงาทางสถาปัตยกรรมไม่ค่อยเกิดขึ้นกับผลิตภัณฑ์ตัวเดียว มันลงมาที่เรขาคณิตก่อน และจากนั้นก็ไปที่วัสดุที่จะยังคงทำงานต่อไปได้ในทศวรรษต่อมา รับการวางแนวและความเปิดกว้างที่ถูกต้อง และข้อกำหนดส่วนที่เหลือจะง่ายขึ้นมาก
